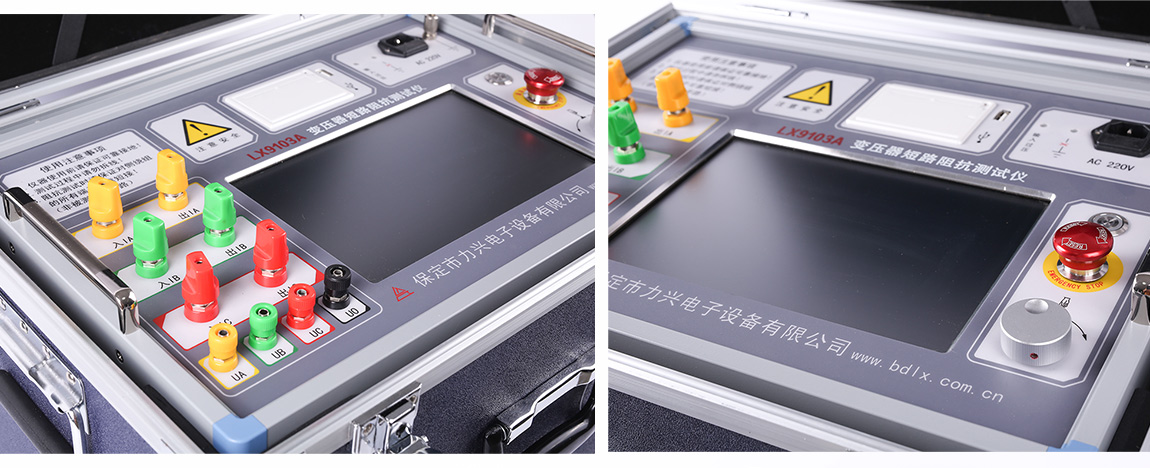

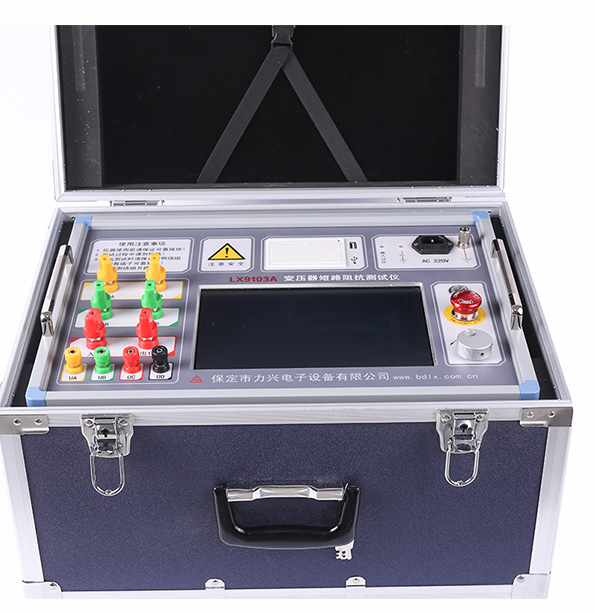

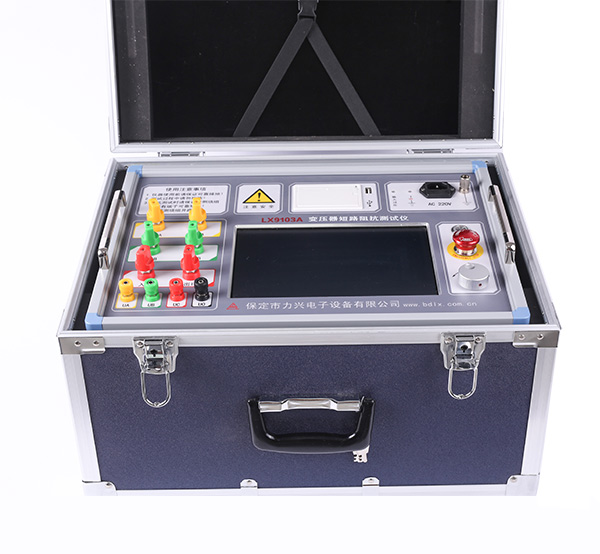

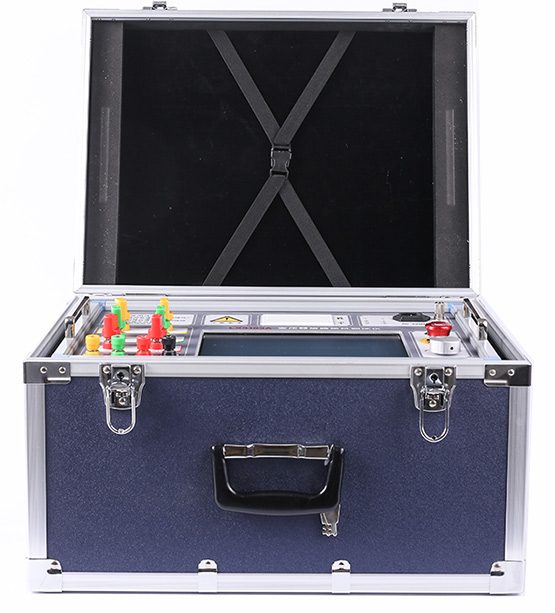

LX9103A变压器九州体育(中国)是我公司研制的用于现场和试验室条件下对变压器进行低电压短路阻抗测量的仪器,该仪器体积小,重量轻。仪器内部采用电压电流同步交流采样及数字信号处理技术,测量数据准确。仪器内置三相交流正弦逆变电源,测试时不用调压器,可对变压器短路阻抗各参数进行实时测量,测量过程中可手动或自动调节电压输出,简单方便。

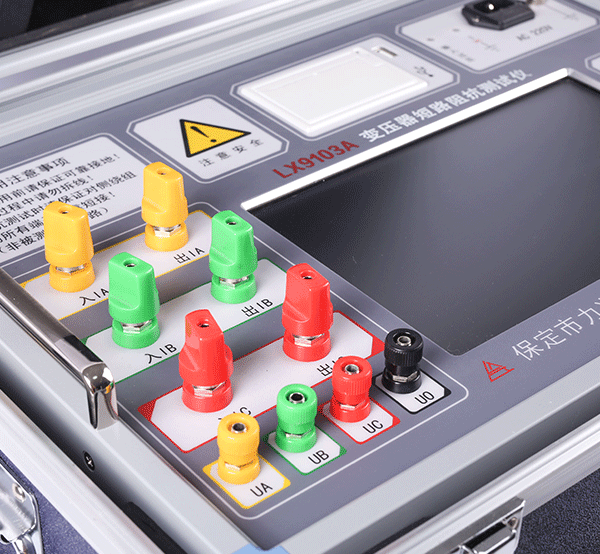

真三相短路阻抗测试功能,内置三相交流正弦逆变电源输出,无需外接三相调压器,可自动实时测量变压器三相短路阻抗。
可测量单相变压器、三相变压器。
配置急停按钮,测试过程可随时中止,保证操作安全。
配置单键飞梭按钮,在使用内置电源测试阻抗时可通过飞梭按钮手动调节输出电源,带给用户更方便的使用体验。
电源 380V 误接自动保护功能和接地线未接报警功能,保证您的安全使用。
工业级 10.1 寸大屏显示,清新简约显示风格设计,全触控结合一键飞梭操作,为您创建舒适便捷的人机交互体验。
阻抗测试 | |||
测量范围 | 电压 AC 50V~850V 电流 AC 0.5A~100A | ||
准 确 度
| 电压、电流 ±(读数×0.2%+2 个字) | ||
功率 (0.2≤cosφ≤1) ±(读数×1.0%+2 个字) | |||
短路阻抗 ±(读数×0.5%+2 个字) | |||
阻抗测试-内置电源 | |||
输出相数 | 三相正弦输出 | 输出电压 | 0~220V |
输出电流 | 0~5A | 输出频率 | 50Hz |
使用条件及外形 | |||
工作电源 | AC220V±10% | 电源频率 | 50/60Hz |
使用温度 | -10℃~50℃ | 相对温度 | ≤90%,不结露 |
主机重量 | 10kg(不含测试线) | 主机尺寸 | 450mm×325mm×240mm |
